Модифицированная фенольная эпоксидная смола DOPO-NQ представляет собой безгалогенную, фосфорсодержащую огнестойкую эпоксидную смолу, поставляемую в виде твердых марок YLDP-3300 и YLDP-3375. Обе марки имеют вязкость 280-320 и 350-400 г/экв при температурах размягчения 40-50 и 55-65 °C соответственно, а математический расчет состава приведен ниже.

Рисунок 1. Марки DOPO-NQ представляют собой твердые смолы; показанная форма в виде хлопьев является иллюстративной, поскольку на странице продукта не указана информация о внешнем виде.

1. Введение

В электронных ламинатах всё реже используется бром, и химический состав, который его заменяет, должен быть реакционноспособным, а не аддитивным. Эпоксидные смолы на основе DOPO являются основным методом использования реакционноспособного фосфора, и Страница продукта DOPO-NQ Называет это семейство веществ одной из наиболее вероятных альтернатив галогенсодержащим антипиренам.

К этому семейству относятся три производных: модифицированный DOPO-HQ, модифицированный DOPO-NQ и простые модифицированные сорта DOPOСуффиксы NQ и HQ обозначают аддукты DOPO, полученные из нафтохинона и гидрохинона; это номенклатура, а не опубликованная спецификация, поэтому окончательное слово содержится в TDS.

Оба сорта DOPO-NQ являются твердыми веществами, размягчаясь при температуре 40-50 °C для YLDP-3300 и 55-65 °C для YLDP-3375. Этот факт определяет все последующие этапы: способ плавления смолы, концентрацию твердых веществ в лаке на технологической линии и дозировку смеси.

В этом отчете используются математические расчеты, основанные на значениях общедоступных страниц, а также на отмеченных результатах вычислений.

2. Материалы и методы: Идентификация марок модифицированной фенольной эпоксидной смолы DOPO-NQ

В таблице 1 собраны все технические характеристики, указанные на странице товара для двух вариантов комплектации.

2.1 Идентификация и спецификация продукции

Таблица 1. Идентификация и опубликованные технические характеристики модифицированных фенольных эпоксидных смол DOPO-NQ.

Оба сорта имеют одинаковую упаковку в бочках, одинаковые условия хранения и минимальный срок годности 12 месяцев. Показатель содержания хлора указан без указания максимального или типичного значения.

2.2 Методы испытаний и источники данных

Окна EEW представляют собой результаты титрования оксираном; стандартными методиками, лежащими в основе таких данных, являются ASTM D1652 и ISO 3001, а сертификат анализа поставленной партии имеет приоритет над диапазоном, указанным в каталоге. Температуры размягчения указаны в столбце «Вязкость, СП/°C» (см. 7.1).

Гидролизуемый хлор указывается без названия метода. Содержание воды, если это необходимо для смеси, определяется методом титрования по Карлу Фишеру в соответствии со стандартом ASTM E203.

Входящие проверки обычно проводятся в двух экземплярах или в виде n = 3 определений, если партия используется для квалификации.

3. Результаты и обсуждение: Твердая форма, температура размягчения и баланс реакционной способности.

Опубликованные данные определяют семейство прочных реактивно-фосфорных смол со средним значением EEW, и каждое технологическое решение вытекает из этих трех фактов.

3.1 Что делает магистральная сеть DOPO-NQ

ДОПО-звено представляет собой бициклический оксид фосфафенантрена, в котором связь PH образуется за счет присоединения двойных связей и карбонильных групп; нафтохинон является одним из стандартных партнеров. При такой связи фосфор располагается внутри эпоксидной цепи, а не мигрирует, как добавка.

В рамках этой пары более высокий показатель EEW также характеризуется более высокой температурой размягчения: 350-400 г/экв при 55-65 °C против 280-320 г/экв при 40-50 °C. Последовательное направление указывает на различия в молекулярной массе.

3.2 Сравнение с альтернативными огнестойкими эпоксидными системами

В таблице 2 два сорта DOPO-NQ представлены рядом с твердым сортом DOPO-HQ, модифицированным раствором DOPO и бромированной смолой.

Таблица 2. Сравнение свойств марок DOPO-NQ с DOPO-HQ, модифицированным раствором DOPO и бромированными аналогами (опубликованные значения).

Против DOPO-HQ класс YLDP-320Марки NQ представляют собой более мягкие твердые вещества, которые плавятся примерно на 30 °C раньше, но при этом имеют вдвое более высокое содержание хлора.

Против бромированных бромированная эпоксидная смола YLEB-300-K75Обмен происходит химическим, а не термическим путем: бром уходит, а связанный с ним фосфор входит. Окупаемость такого обмена зависит от целевого показателя рейтинга и сертификационных документов заказчика.

Компромисс реален.

4. Состав и расчет дозировки модифицированной фенольной эпоксидной смолы DOPO-NQ

В ламинатах редко используется только смола DOPO. Обычно начинают с приготовления смеси с жидким полимером. бисфенол А эпоксидная смола YLE-128опубликованные данные показывают концентрацию 184-190 г/экв, а в качестве отвердителя используется дициандиамид.

Энергетическая ценность смеси (EEW) = (100 + d) ÷ (100 ÷ EEW базовой смолы + d ÷ EEW марки DOPO-NQ), где d выражено в phr. Потребность в отвердителе определяется формулой phr = 100 × AHEW ÷ EEW смеси. Дициандиамид имеет теоретическую AHEW 21,0 г/экв, рассчитанную исходя из 84,08 г/моль и четырех активных атомов водорода.

В таблице 3 приведен пример с YLDP-3300 в концентрации 300 г/экв в базовой смоле в концентрации 187 г/экв. Колонка для измерения содержания хлора учитывает только компонент DOPO-NQ в концентрации 1000 ppm.

Таблица 3. Эквивалентная масса смеси, потребность в дициандиамиде и масса смолы на эквивалент для загрузки YLDP-3300 в базовой смоле при 187 г/экв (расчетные значения).

Значение EEW смеси увеличивается с каждой добавленной частью, поэтому потребность в отвердителе снижается с 11,2 до 9,1 phr; это противоположно направлению изменения реактивного разбавителя с низким значением EEW, и легко допустить ошибку при копировании рецепта разбавителя.

Показатель массы отражает стоимость: каждый килограмм YLDP-3300 обходится дешевле, чем килограмм базовой смолы. Окупаемость этого зависит от того, сколько фосфора используется в ламинате.

Показатель содержания хлора в печатной плате отражает надежность конструкции: при загрузке 40 частей на 100 частей смолы (phr) содержание хлора составляет около 286 ppm до учета базовой смолы, отвердителя и катализатора. Для высоконадежных плат этот показатель должен быть указан в спецификации на входе, а при ограниченном бюджете предпочтение отдается марке DOPO-HQ с максимальным содержанием хлора 500 ppm.

Дозировка — это компромисс, а не постоянная величина.

5. Примечания по обработке и окно операций

Диапазон рабочих температур определяется температурами размягчения, при этом различия между сортами составляют 15 °C.

• Плавление: YLDP-3300 размягчается при температуре 40-50 °C, поэтому обычно достаточно емкости с рубашкой охлаждения; для YLDP-3375 требуется температура 55-65 °C и более длительное время плавления. Избегайте хранения смолы при температуре значительно выше точки размягчения, так как это может привести к изменению цвета и эквивалентной электропроводности.
• Растворение: добавляйте растворитель порциями и проверяйте вязкость после каждой порции. Концентрация твердых веществ в аналогичных растворах составляет 70-75%, что является приемлемым показателем, однако максимально достижимое содержание твердых веществ в данном растворе не опубликовано; уточните информацию в техническом паспорте.
• Влажность: на странице указано, что крышку следует плотно закрывать после каждого использования. Барабан, оставленный открытым во влажном помещении, впитывает воду, что изменяет стехиометрию и впоследствии проявляется в виде помутнения или мягкого отверждения.
• Фильтрация: расплавить, гомогенизировать и отфильтровать перед пропиткой; твердый продукт может содержать следы упаковки.
• Процесс отверждения: дициандиамидные системы обычно отверждаются под прессом при повышенной температуре. График зависит от используемого ускорителя, поэтому перед определением размера партии проведите проверку времени гелеобразования.

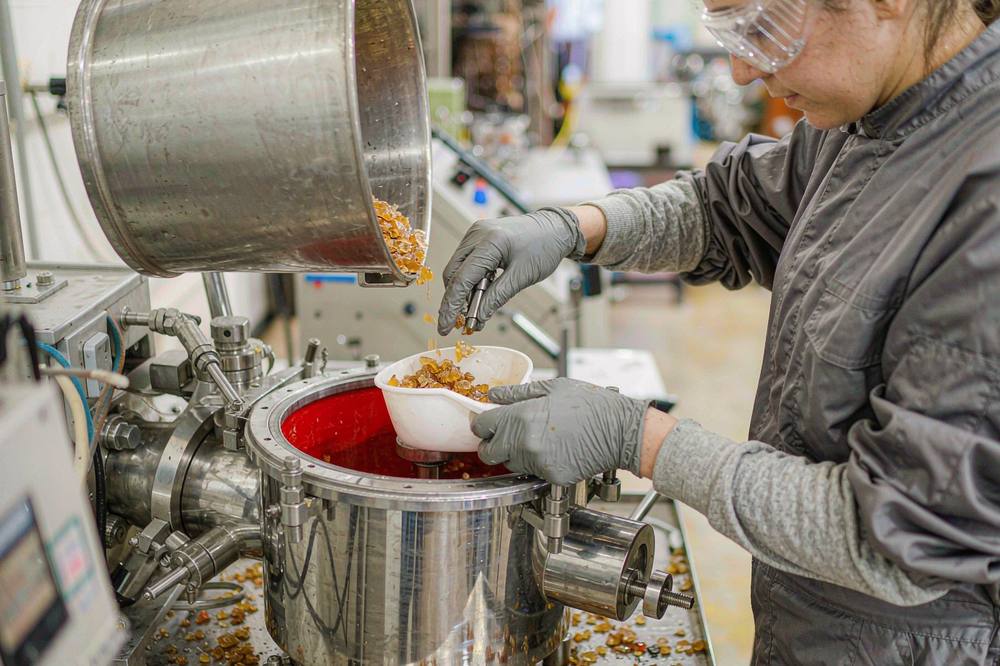

Рисунок 2. Твердая смола загружается в нагретый сосуд и растворяется перед стадией отвердевания.

6. Применение модифицированных фенольных эпоксидных смол DOPO-NQ

На странице продукта указаны три варианта применения, все для ламинированной поверхности. В таблице 4 приведена информация о свойствах смолы и о том, что необходимо проверить для каждого варианта.

Таблица 4. Перечисленные на странице продукта приложения и пункт проверки для каждого из них.

Все три метода основаны на одной и той же логике пропитки: расплавить или растворить, смешать с отвердителем, смочить ткань, прогладить. Внутри пары выбор зависит от температуры размягчения.

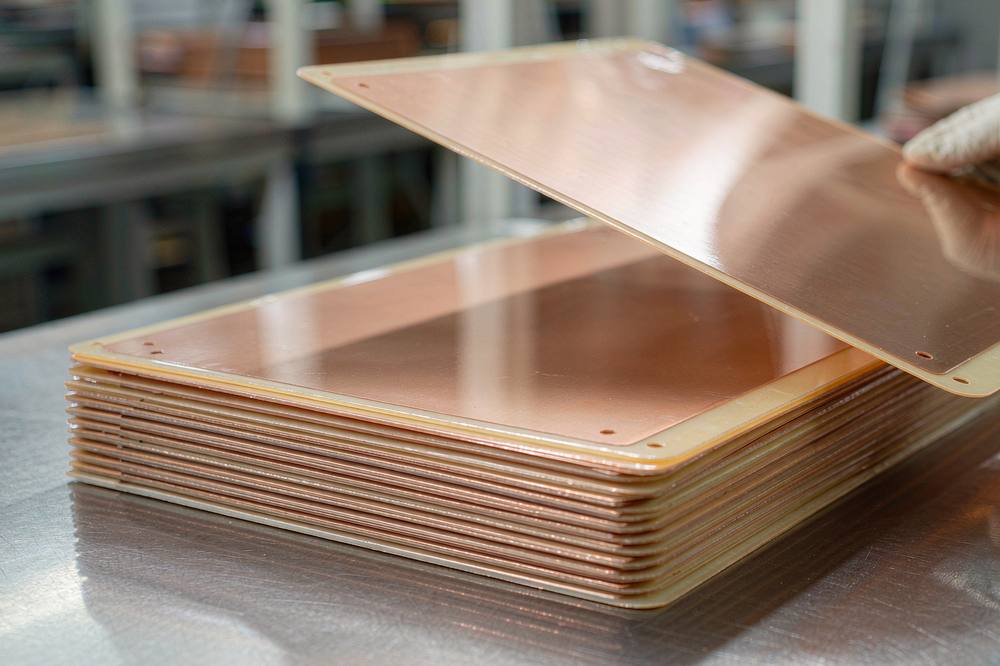

Рисунок 3. Ламинированные панели с медным покрытием, второе применение, указанное на странице товара.

7. Ограничения и проверка материалов

7.1 Известные ограничения и неподходящие случаи

На странице отсутствуют сведения о внешнем виде, содержании фосфора, номере CAS, химическом названии и молекулярной массе, поэтому документы, требующие ввода данных CAS, не могут быть заполнены с её помощью. Действуют положения TDS, MSDS и COA.

В таблице параметров третий столбец обозначен как «Вязкость (СП/°C)», при этом единица измерения — °C, а значения возрастают с увеличением марки. Если читать таблицу в том виде, в котором она опубликована, это температуры размягчения, а не вязкости; перед копированием строки в чертеж следует уточнить информацию в техническом паспорте.

Этот сорт не подходит, если для процесса требуется жидкость комнатной температуры, если необходим опубликованный номер CAS или если содержание хлора ниже 1000 ppm, и вместо него подходит сорт DOPO-HQ.

Переход между двумя сортами или между химическим составом NQ и HQ меняет как стехиометрию, так и стадию плавления; повторная квалификация — это честный путь.

7.2 Входной контроль, упаковка, хранение и безопасность

В качестве рабочей входной панели используются следующие параметры: определение содержания EEW методом титрования оксираном, определение температуры размягчения, определение содержания гидролизуемого хлора и определение содержания воды методом титрования по Карлу Фишеру, проводимые в двух повторах или при n = 3.

На странице указано, что товар должен быть упакован в барабан и храниться в оригинальной упаковке при комнатной температуре, в хорошо проветриваемом месте, вдали от открытого огня и прямых солнечных лучей, не менее 12 месяцев с момента изготовления.

Правила техники безопасности указаны в паспорте безопасности материала. Информация о соответствии требованиям REACH, RoHS или UL 94 содержится в сертификате, прилагаемом к партии; страница каталога не является сертификатом.

8. Часто задаваемые вопросы

Что такое модифицированная фенольная эпоксидная смола DOPO-NQ?

Это производное нафтохинона из семейства: твердые марки YLDP-3300 и YLDP-3375, эквивалентная масса 280-320 и 350-400 г/экв, температура размягчения 40-50 и 55-65 °C.

Почему в таблице указана температура, а не вязкость?

В таблице указана вязкость (SP/°C), однако значения измеряются в °C и масштабируются в зависимости от класса, который определяет температуру размягчения; здесь действует формулировка TDS.

Что происходит с дозировкой отвердителя при смешивании YLDP-3300 с бисфенольной смолой А?

Значение EEW смеси не уменьшается, а увеличивается. При содержании 40 phr в смоле с концентрацией 187 г/экв значение EEW смеси достигает примерно 210 г/экв, а потребность в дициандиамиде падает с 11,2 до 10,0 phr.

Какое количество гидролизуемого хлора добавляет компонент DOPO-NQ в смесь?

Указанное содержание составляет 1000 ppm. При содержании 40 phr вклад компонента составляет примерно 286 ppm, поэтому эта цифра должна быть указана в спецификации на входе.

Опубликованы ли данные о содержании фосфора в YLDP-3300 и YLDP-3375?

Нет. Ни один из сортов не содержит информации о содержании фосфора, в отличие от сорта DOPO-HQ с содержанием 3,0%, поэтому содержание фосфора необходимо определять на основании сертификата анализа (COA) поставленной партии.

Что должна включать входная инспекция партии DOPO-NQ?

Определение ЭВТ методом титрования, температуры умягчения, содержания гидролизуемого хлора и воды методом титрования по Карлу Фишеру, как минимум в двух повторениях. Также указана упаковка в бочки и минимальный срок годности 12 месяцев.

9. Выводы

Опубликованные данные кратки, но пригодны для использования: эквивалентная масса 280-320 и 350-400 г/экв, температура размягчения 40-50 и 55-65 °C, содержание гидролизуемого хлора 1000 ppm, упаковка в бочки и минимальный срок годности 12 месяцев.

При смешивании с бисфенол А в качестве основы, эти марки повышают эквивалентную массу смеси и снижают потребность в дициандиамиде с 11,2 до 9,1 частей на 100 частей смолы. Недостающее значение содержания фосфора указано в сертификате анализа.

Рассматривайте эту пару как выбор температуры размягчения, дозируйте в соответствии со стехиометрией смеси и привязывайте неопубликованные данные к действующим техническим паспортам продукции (TDS), паспортам безопасности материалов (MSDS) и сертификатам анализа (COA).

10. Список литературы

1. Модифицированная фенольная эпоксидная смола DOPO-NQ, страница продукта, Yolatech. https://www.yolatech.com/dopo-nq-modified-phenolic-epoxy-resin (дата обращения: 16.10.2026).

2. Модифицированная фенольная эпоксидная смола DOPO-HQ YLDP-320, страница продукта, Yolatech. https://www.yolatech.com/dopo-hq-modified-phenolic-epoxy-resin-yldp-320

3. Модифицированная фенольная эпоксидная смола DOPO, марки растворов, страница продукта, Yolatech. https://www.yolatech.com/dopo-modified-phenolic-epoxy-resin

4. Бромированные эпоксидные смолы марок YLEB-265 — YLEB-425S, страница продукта, Yolatech. https://www.yolatech.com/brominated-epoxy-resin

5. Технический паспорт, паспорт безопасности материала и сертификат анализа для двух марок DOPO-NQ производства Yolatech предоставляются по запросу.

6. ASTM D1652 и ISO 3001, методы титрования, лежащие в основе опубликованных значений эквивалентной массы эпоксидной смолы.

7. ASTM E203, титрование по Карлу Фишеру для определения содержания воды в поступающих партиях.
